機制砂不同級配有什么特性？

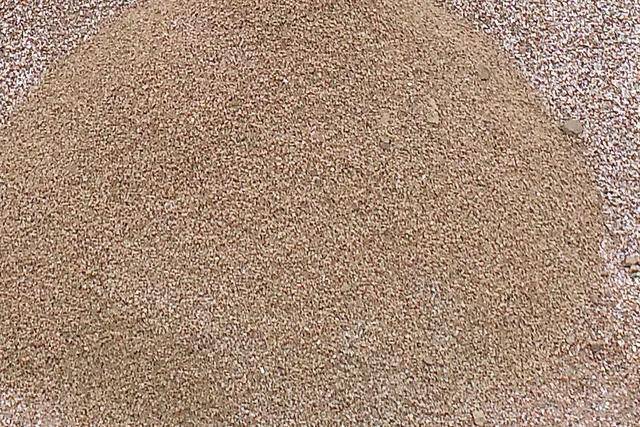

細(xì)集料的顆粒形狀是影響混凝土性能的重要因素之一，一般來說，天然砂顆粒圓潤，表面光滑；而機制砂與天然砂相比，由于是巖石經(jīng)機械破碎而成，其顆粒棱角多、表面粗糙，這些顆粒特性的不同決定了天然砂混凝土與機制砂混凝土性能存在較大差異。當(dāng)采用顆粒棱角多、形狀差的機制砂作為細(xì)集料配制混凝土?xí)r，為保證混凝土具有良好的工作性能需要適當(dāng)提高膠凝材料用量。研究證實，細(xì)集料的性質(zhì)(表面粗糙度、顆粒形狀、細(xì)集料級配等)對水泥混凝土拌合物的需水量有很大影響，而用水量的不同又會導(dǎo)致混凝土硬化后的強度、體積穩(wěn)定性甚至耐久性有很大差異。

對于混凝上而言，集料分為粗、細(xì)集料，而粗集料由于顆粒較大，在混凝上中所占比例較高，其顆粒形態(tài)對混凝土的影響更加顯著，因此對混凝土中粗集料的顆粒形態(tài)研究和關(guān)注的程度就更高。但對于混凝土而言，細(xì)集料的顆粒特征對混凝土的影響也同樣不容忽視。機制砂在粒形、級配與0.075mm以下顆粒含量等方面與天然砂存在顯著差異，因此也導(dǎo)致了其對混凝上性能影響也與天然砂存在巨大差異，機制砂級配和石粉含量是影響機制砂混凝土性能的重要因素，級配和棱角性、顆粒形貌、比表面積等密切相關(guān)。

集料粒徑在0.6mm-2.36mm之間時，四種巖性細(xì)集料流動時間隨粒徑減小而縮短，棱角性減弱，而粒徑在0.15mm-0.3 mm之間時，四種巖性細(xì)集料流動時間都略有增加，棱角性增強，其中石灰?guī)r機制砂最明顯。

同粒徑不同巖性的細(xì)集料相比，河砂流動時間明顯低于三種機制砂，棱角性最弱；粒徑在0.6mm-2.36mm之間時，流動時間由高到低依次為玄武巖機制砂、石灰?guī)r機制砂、花崗巖機制砂，粒徑在0.15mm-0.6mm之間時，三種機制砂的棱角性相差很小。

河砂、石灰?guī)r機制砂、花崗巖機制砂流動時間隨級配變粗，呈現(xiàn)先減小后增大的趨勢，即棱角性隨級配變粗先減弱后增強。石灰?guī)r機制砂0.15mm-0.3mm棱角性增加最明顯，級配在x1到x3之間的中細(xì)砂范圍時，石灰?guī)r機制砂棱角性變化也最明顯。其中河砂、石灰?guī)r機制砂的流動時間最小值在中砂范圍內(nèi)，花崗巖機制砂最小值在細(xì)砂范圍內(nèi)。玄武巖機制砂流動時間隨級配變粗呈增大趨勢，即級配越粗玄武巖機制砂棱角性越強。

相同級配下不同巖性細(xì)集料流動時間，6種級配下河砂流動時間最短；當(dāng)細(xì)集料級配在中砂范圍內(nèi)時，三種巖性機制砂棱角性比較接近；當(dāng)細(xì)集料級配在粗砂范圍內(nèi)時，棱角性由強到弱依次為玄武巖機制砂、花崗巖機制砂、石灰?guī)r機制砂；當(dāng)細(xì)集料級配較細(xì)時，石灰?guī)r機制砂棱角性最強，花崗巖機制砂和玄武巖機制砂棱角性接近。
