機制砂的特征

機制砂形貌特征

集料粒形及表面特性是決定混凝上拌合物需水量的重要因素，細集料起的作用更大。國外學者認為4.75~0.15mm顆粒形貌對混凝土的性能影響大一些尤其是4.75~2.36mm顆粒影響最大。顆粒的棱角性增加混凝土的抗壓強度和抗折強度，粗糙的顆粒與水泥漿粘結力較大，使強度增加，尤其是抗折強度增加。

集料顆粒為不規(guī)則形狀，很難充分地定義、度量，因此粒形對混凝土性質的影響很難精確評價，數(shù)字圖形處理技術的出現(xiàn)給集料粒形研究帶來方便。

圓度系數(shù)：圓度或其反面棱角性表示集料顆粒的棱邊及隅角的相對尖銳程度，圓度為顆粒各隅角及棱邊平均曲率半徑對于顆粒最大內接圓半徑的比值。

長寬比：表述顆粒是否針棒狀的指標，即顆粒圖像最大長度與最大寬度的比值，是對顆粒針棒狀程度的度量。

豐滿比：是對顆粒凸起的一種度量，是從二維投影中算出。

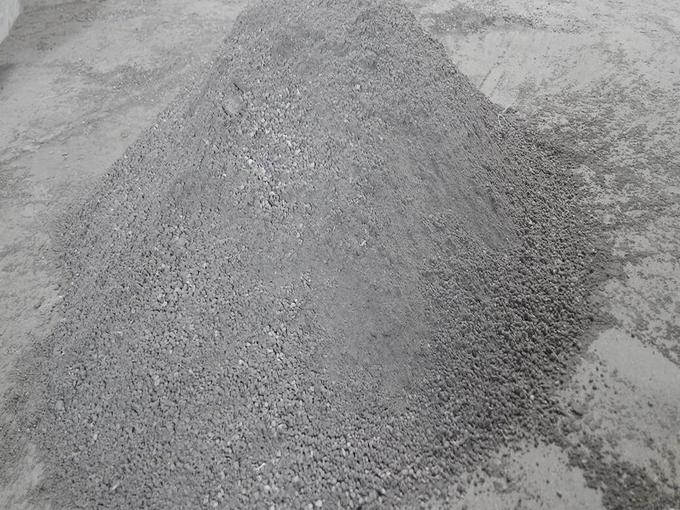

機制砂的級配特點

天然砂各粒級的級配基本上在級配區(qū)標準值上下限中值附近，級配良好;有兩種機制砂的級配尚可，也在標準級配中值附近;其它6種機制砂級配很差，尤其a和b兩種，是典型的“中間少兩頭多”的級配，1.18~0.6mm之間的顆粒偏少。

機制砂的物理特性指標

棱角性指標較小時流動時間就短，長寬比較小時流動時間短，豐滿比較大時流動時間短;機制砂的流動時間普遍比天然砂的流動時間長，也就是說機制砂的粗糙度大于天然砂。

壓碎指標值的從低到高反映了砂粒堅固性的強弱，機制砂的壓碎值普遍高于天然砂，反映了其堅固性不如天然砂，這與母巖強度有關，還可能與機制砂在生產過程中經受軋制創(chuàng)傷有關。由于機制砂中存在石粉，機制砂的堆積密度顯得更高，空隙率相對要低。堆積密度和空隙率的級配好壞關系不明顯，也就是說，不能孤立地以堆積密度或空隙率的大小來衡量機制砂級配的優(yōu)劣。

機制砂堆積密度和空隙率隨石粉含量變化的特性

用機制砂及其對應石粉(過75um篩)，分別測試不同石粉含量情況下的堆積密度、松堆空隙率和振實密度。機制砂的堆積密度和振實密度均隨著石粉含量的增加而逐漸升高。由于機制砂級配較好，石粉含量20%時，含石粉機制砂密度接近最大值，空隙率接近最小值。機制砂的級配較差，石粉從0%增加到20%時，含石粉機制砂堆積密度幾乎呈線性上升，就是說，對于級配較差的機制砂，石粉能明顯地增加混合物的密實度。
